Zasłony żaluzjowe

Estetyczne, praktyczne, funkcjonalne żaluzje do biur i mieszkań:

  • umożliwiają płynną regulację natężenia światła neutralnego w pomieszczeniach aż do zaciemnienia włącznie,

  • zabezpieczają pomieszczenie nasłonecznione przed nadmiernym przegrzewaniem,

  • chronią meble, dywany, zasłony, itp. Przed niszczącym działaniem promieni słonecznych.

Żaluzje

Nowoczesna konstrukcja naszych żaluzji zapewnia:

  • zasłonięcie wnętrza przed obserwatorami z zewnątrz bez zmniejszenia naturalnego oświetlenia pomieszczenia,

  • całkowite lub częściowe zaciemnienie skrzydła okna lub jego części,

  • możliwość instalowania żaluzji pomiędzy szybami w każdym skrzydle okna oddzielnie zarówno w oknach „typu szwedzkiego” jak i oknach skrzynkowych, przez co żaluzje nie utrudniają otwierania i zamykania okien oraz są zabezpieczone przed uszkodzeniami mechanicznymi i zabrudzeniem,

  • proste i łatwe instalowanie żaluzji mieszczące się w zakresie prac domowych.

Cechy żaluzji:

  1. Dzięki zastosowaniu tylko jednego elementu (linki o obwodzie zamkniętym) służącego do opuszczania lub do podciągania całej żaluzji na pożądaną wysokość oraz do regulacji kąta nachylenia jej płytek uzyskano wygodę i prostotę obsługi. Linka tą operuje się z wnętrza pomieszczenia.

  2. Użycie mechanizmu samoblokującego tak wysokość opuszczania bądź podnoszenia żaluzji jak i kąt nachylenia jej płytek gwarantuje niezawodność i precyzję działania.

  3. Elementy żaluzji narażone na niszczące działanie promieni słonecznych i wilgoci wykonane są z metalu i pokryte są powłoką ochronną.

  4. Ażurowy, lekki i estetyczny wygląd oraz trwałość użytkowania naszych żaluzji uzyskano dzięki wysokiej jakości wykonania.

Instrukcja instalowania żaluzji.

Żaluzje instaluje się w każdym skrzydle okna oddzielnie, co ułatwia regulację zaciemnienia pomieszczenia.

Okna „typu szwedzkiego”

/ramy skrzydeł okna są skręcone śrubami/.

Żaluzje instaluje się pomiędzy szybami, mocując ją do wewnętrznego skrzydła okna.

Okna typu szwedzkiego

  • Punkty 1, 2, 3, 5, 6, 7, 9 Instrukcja „A”

  • Uchwyty „12” wsunąć w obejmy „11”

  • Przykręcić wkrętami uchwyty 12 wraz z żaluzją do górnego poziomego ramiaka

  • Punkty 10, 11, 12 Instrukcja „A”

Wymiar żaluzji /patrz rysunek instrukcja „A”/:

  • szerokość = b – 5 mm

  • wysokość = c = 50 mm

Okna skrzynkowe

/pomieszczenie od zewnętrznej przestrzeni oddzielają dwa skrzydła okienne, z których każde otwiera się osobną klamką/.

Żaluzję instaluje się pomiędzy skrzydłami okna, mocując ją do skrzydła wewnętrznego.

Okna skrzynkowe

  • Punkty: 2, 3,5, 6, 7,9 Instrukcja „A”

  • Przykręcić obudowę „1” wkrętami do górnego poziomego ramiaka

  • Punkty 10, 12 Instrukcja „A”

Wymiar żaluzji /patrz rysunek instrukcja „A”/:

  • szerokość = b + /20 ÷ 30 mm/

  • wysokość = c + 70 mm

Okna zespolone

/obie szyby są brzegami trwale połączone ze sobą/.

Żaluzję instaluje się od strony pomieszczenia mocując ją do skrzydła okna.

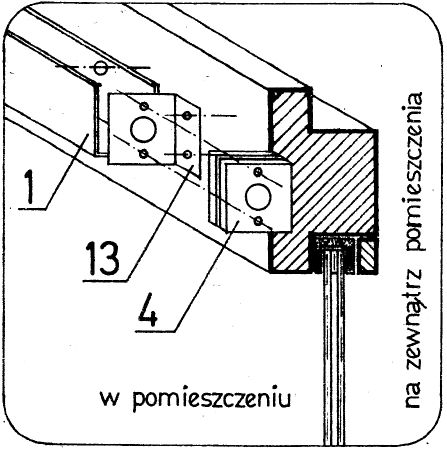

Okna zespolone

  • Przykręcić obudowę 1 wkrętami do górnego poziomego ramiaka

  • Przykręcić uchwyt 13 do górnego poziomego ramiaka

  • Przykręcić plastikowy element 4 do uchwytu 13

  • Punkty 5, 6, 10, 12 instrukcja „A”

Wymiar żaluzji /patrz rysunek instrukcja „A”/:

  • szerokość = b + /20 ÷ 30 mm/

  • wysokość = c + 70 mm

Okna wystawowe

/pomieszczenie oddzielają od zewnętrznej przestrzeni pojedyncze szyby osadzone w ramach drewnianych lub metalowych/.

Żaluzję instaluje się jak w oknach zespolonych, tylko zamiast do skrzydła okna mocuje się ją do górnej poziomej części ramy okna.

Wymiar żaluzji /patrz rysunek instrukcja „A”/:

  • szerokość = b + /20 ÷ 30 mm/

  • wysokość = c + 70 mm

UWAGA!

Listwy żaluzji wykonane są z aluminium i są matowione /wybielone/ na drodze eleksolacji.

Szerokość listewek żaluzji wynosi 25 mm

W szerokich oknach instaluje się parę żaluzji obok siebie

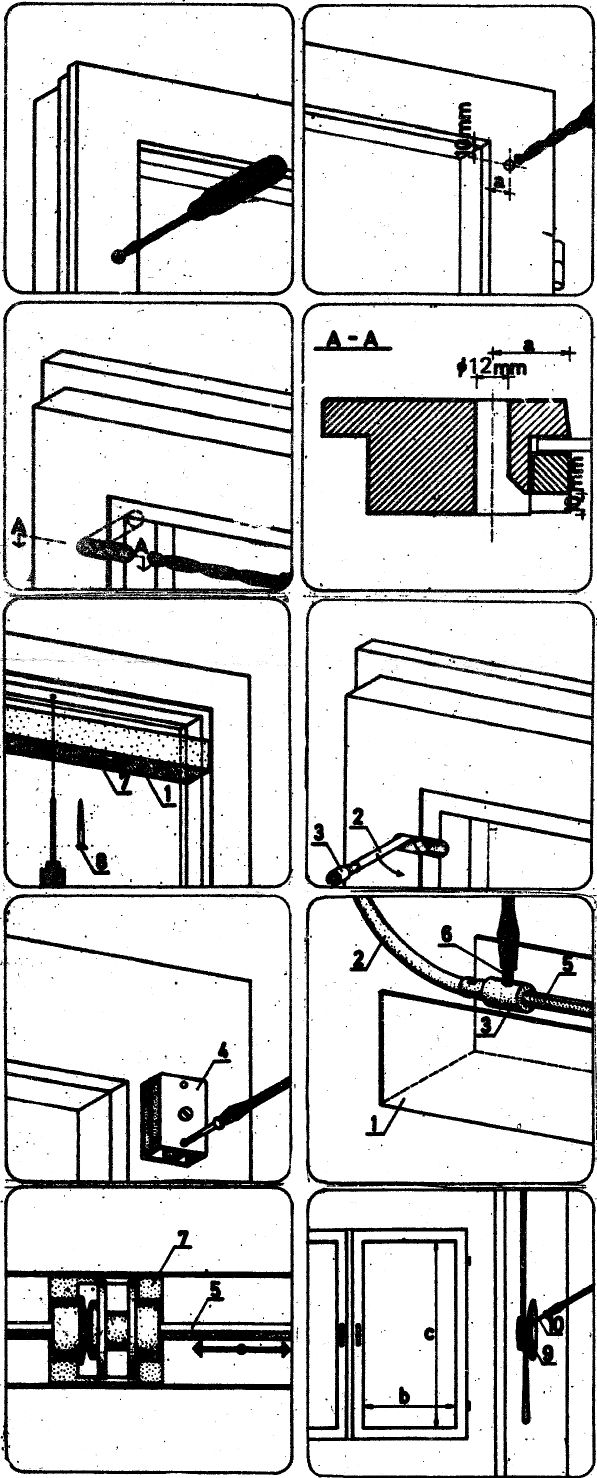

Instrukcja „A”

Instrkkcja montażu żaluzji

  1. Rozkręcić ramy skrzydła okiennego

  2. Wywiercić w górnej części pionowego ramiaka przylegającego do zawiasów otwór przelotowy ø12 mm, przy czym wymiar „a” powinien być taki, aby nie spowodować uszkodzenia szyby wiertłem.

  3. Wyfrezować w ramiaku u wylotu otworu od strony wewnętrznej rowek poziomy o minimalnej głębokości 10 mm oraz sfazować krawędź łączącą go z otworem.

  4. Wytrasować i nawiercić w spodniej części poziomego górnego ramiaka od strony wewnętrznej dwa otwory pod wkręty 8 mocujące obudowę 1.

  5. Nałożyć mosiężną końcówkę 3 na pręt sześciokątny 5 i dokręcić wkręt dociskowy 6.

  6. Ustalić położenie pręta 5 tak, aby zapewnić właściwe ułożenie się sprzęgła giętkiego 2 po zamocowaniu obudowy 1 i skręceniu ram skrzydła okiennego. Zwrócić uwagę aby elementy plastikowe 7 nie wyskoczyły z otworów w podstawie obudowy 1.

  7. Przez wywiercony w ramiaku otwór przełożyć sprzęgło gładkie 2. Przykręcić wkrętami 8 obudowę 1 do ramiaka tak, aby nie spowodować wgniecenia podstawy obudowy do wewnątrz.

  8. Przykręcić plastikowy element 4 do czołowej ściany ramiaka.

  9. Sprawdzić pracę żaluzji.

  10. Podciągnąć listwy żaluzji do góry przed skręceniem ram skrzydła okiennego.

  11. Przykręcić knagę 9 wkrętami 10 na czołowej ścianie dolnej części ramiaka.

Uwagi eksploatacyjne

  • Przed regulacją żaluzji linkę należy zdjąć z knagi.

  • Podczas regulacji żaluzji linkę należy trzymać oburącz.

  • W celu opuszczenia lub podciągnięcia żaluzji na pożądaną wysokość należy zdecydowanie pociągnąć linkę, natomiast w celu zmiany kata nachylenia jej płytek linkę należy pociągnąć nieznacznie.

  • Z uwagi na zastosowane rozwiązania konstrukcyjne i technologiczne żaluzje nasze nie wymagają żadnej konserwacji.

Producent

Logo zakłądu żaluzji okiennych i galanterii metalowej

Zakład żaluzji okiennych i galanterii metalowej

Janusz Marcyniuk

81-722 Sopot, ul. Kordeckiego 8
tel.: 51-58-35

Wykonujemy żaluzje na zamówienie indywidualne o maksymalnych wymiarach

szerokość do 1200 mm

wysokość do 2200 mm

UWAGA!

W zamówieniu prosimy podać:

  • wymiary żaluzji (a nie okna)

  • typ okna (w celu załączenia odpowiednich uchwytów)

Prowadzimy sprzedaż wysyłkową naszych żaluzji.

Życzymy przyjemnego użytkowania.
